河南奧普瑪工業測控有限公司設計、制造的SCS系列全電子汽車衡具有當代國際先進水平，稱重迅速準確，數字顯示，直觀易讀，穩定可靠。
秤臺結構采用組焊，整體剛度、抗扭性能及臺面的局部剛度都有很大的改進；秤臺主粱采用現代橋梁核心技術(U型截面閉口肋冷彎型鋼)制造，大型構件均采用自動連續焊縫組焊而成，面板中縫采用埋弧焊。無蓋板，搭接方便，造型美觀，堅固耐用，能長期可靠地應用于各種工業及貿易場合，如冶金、礦山、建筑、化工、港口、倉庫以及工廠企業的領域，是理想的各類載重貨物車輛的稱重計量設備。
| 秤臺材質：Q235碳鋼/700L/610L高強鋼 |
| 稱重范圍: 10t-200t |
| 安全載荷：125% F.S |
| 極限載荷：150% F.S |
| 相對濕度：≤95%Rh（無結露） |
| 精度等級：OIML R60 C3 |
| 基礎形式：淺基坑/無基坑 |
| 溫度范圍: -30攝氏度~+70攝氏度 |
| 工作電源：AC220V±10% 50HZ/外接直流12V電瓶 |
（1）加筋補強：結合十幾年的實際經驗，我們對秤體進行了多項局部加筋補強，解決了很多被忽視的小細節，具體如下：
|
序號 |
故障現象 |
原因 |
加筋標準 |
|
1 |
中縫兩側下陷撕裂 |
中縫背面筋：沒有或過稀過下 |
150×100×10mm @600 |
|
2 |
端面板中間彎曲 |
端面板：偏矮偏薄、沒有斜筋 |
端面板、U型鋼面板之間加筋 |
|
3 |
端面板兩端撕裂 |
秤高偏小，割口偏大 割口沒有補強 大小端面板相互獨立 |
秤高450mm 補強150×150×10mm 大、小端面板之間加筋 |
|
4 |
大量程時出現角差 |
搭接板偏薄 |
30mm或40mm并加立筋 |
|
5 |
搭接板脫焊或斷裂 |
焊縫過小或熔滲 |
剖口焊，四周均焊，雙層焊接 |

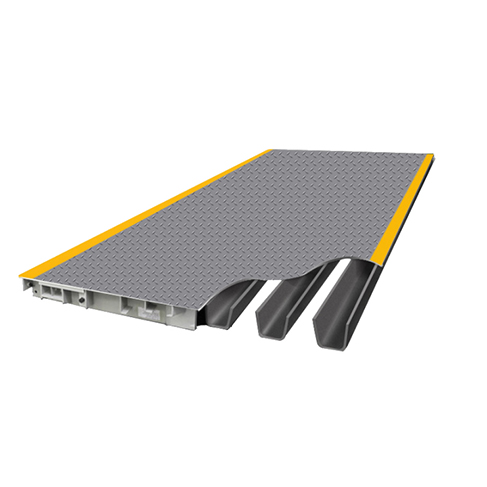

（2）U型梁閉口肋冷彎型鋼加厚加固及秤體封底：D是U型鋼的厚度，選用X.75的公差。A借鑒橋梁的技術，為102°。R=2D，變大降低強度，變小將產生死角。W=220，變大提高秤的抗彎性能。H=350，變大，增強秤的剛度。D、A、R、W、H決定秤的強度、成本、工廠的技術能力和設備實力。

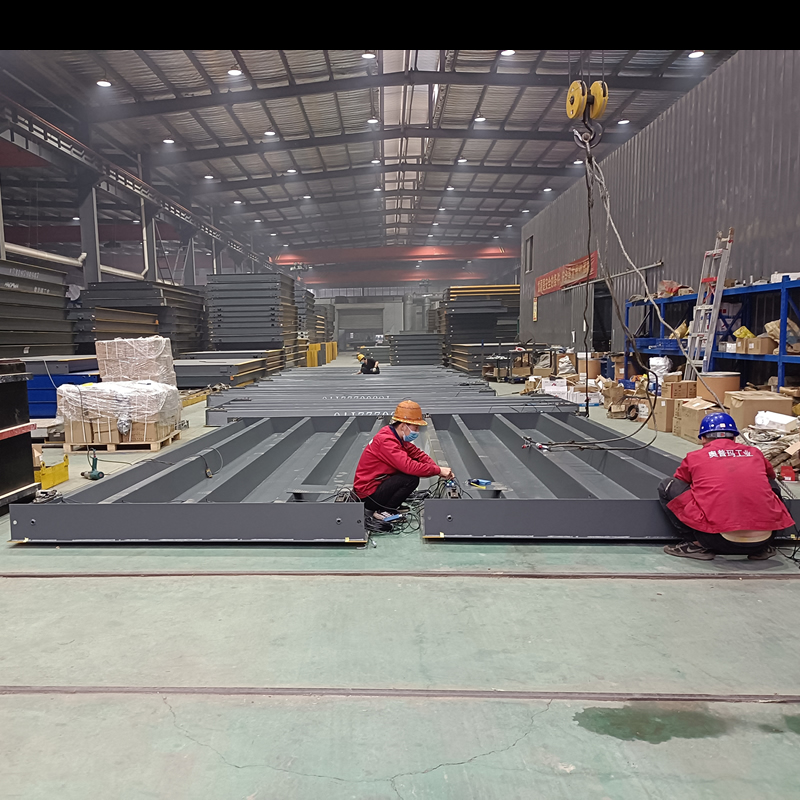

（3）高精度裝配工藝：32米長的裝配平臺：平臺的自身水平度<1°，標高誤差<3mm。每?jī)晒?jié)秤之間的縫隙為5mm，防止熱膨脹突起。所有秤的四角不得有上翹或下沉，誤差小于5mm。搭接板的焊接采用剖口四周全部雙層焊。搭接板的背面增加立筋，確保高強度搭接。
傳感器（橋式、柱式等）
稱重顯示儀表
接線盒（不銹鋼、鋁制、塑料等）
電腦（工控機）
稱重管理軟件
打印機（多聯式磅單）
防屏蔽信號線
外顯屏
典型配置
【技術培訓】
凡本公司客戶均免費享受地磅使用培訓，常見問題維護技巧培訓、配件保養知識培訓等增值服務。
【售后服務】
提供一年內免費維修，免費更換儀表，接線盒，顯示器等配件（自然災害，人為破壞除外）終身維護。24小時全天候遠程熱線技術幫助; 維修服務：132-2302-7878（宋工）
